جوش سر به سر میلگرد چگونه انجام میشود ؟

جوش سر به سر میلگرد چگونه انجام میشود ؟  جوشکاری سر به سر میلگرد، روشی متداول برای اتصال میلگردها در سازه‌های بتنی است که به واسطه آن، اتصالی محکم و بدون نقص ایجاد می‌شود. این روش در مقایسه با روش‌های سنتی مانند اورلپ، مزایای قابل توجهی دارد که آن را به انتخابی ایده‌آل برای پروژه‌های عمرانی تبدیل کرده است.در ادامه به بررسی بیشتر اینکه جوش سر به سر میلگرد چگونه انجام میشود میپردازیم :

مراحل جوشکاری سر به سر میلگرد

در اولین قدم، سطح مقطع میلگردها باید به طور کامل تمیز و عاری از هرگونه آلودگی مانند زنگ زدگی، روغن و چربی باشد. برای این منظور، می‌توان از برس سیمی یا فرز استفاده کرد.دستگاه جوشکاری سر به سر میلگرد، از اجزای مختلفی مانند گیره‌های نگهدارنده، مشعل، سیستم هیدرولیک و تابلو برق تشکیل شده است. قبل از شروع عملیات جوشکاری، باید تنظیمات مربوط به فشار، دما و زمان جوشکاری با توجه به قطر میلگردها و نوع فولاد مورد استفاده، به درستی انجام شود.

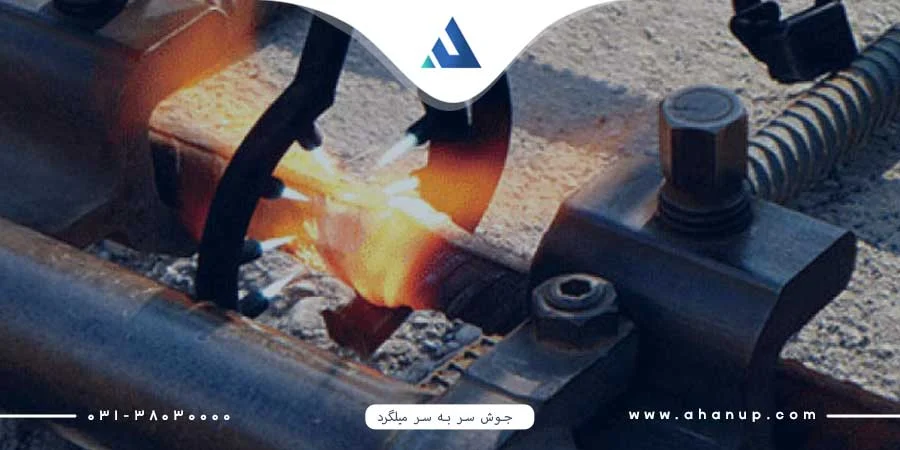

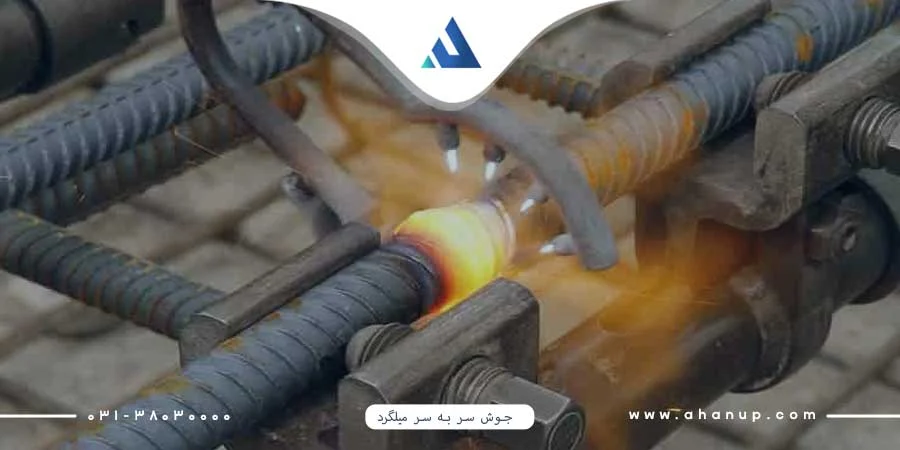

در مرحله حرارت دهی، انتهای میلگردها توسط مشعل دستگاه تا دمای ۱۲۰۰ تا ۱۳۰۰ درجه سانتیگراد گرم می‌شوند. این دما سبب می‌شود تا فلز میلگردها به حالت خمیری درآیند.پس از رسیدن به دمای مناسب، فشار هیدرولیکی به انتهای میلگردها اعمال می‌شود تا به طور کامل به یکدیگر بچسبند.در ادامه شما مشتریان عزیز میتوانید برای اطلاعات بیشتر در مورد میلگرد کامپوزیت اف آر پی ( FRP )  چیست به لینک مربوطه مراجعه کنید.

مزایای جوشکاری سر به سر میلگرد

  •  مقاومت بالا: جوشکاری سر به سر میلگرد، اتصالی با مقاومت بالا ایجاد می‌کند که می‌تواند تنش‌های کششی و فشاری را به طور کامل تحمل کند.
  • ظاهر صاف و یکدست: پس از جوشکاری، سطح مقطع اتصال صاف و یکدست خواهد بود و هیچگونه برجستگی یا ناهمواری وجود نخواهد داشت.
  • کاهش ضایعات: در این روش، ضایعات میلگرد به حداقل می‌رسد.
  • صرفه جویی در زمان و هزینه: جوشکاری سر به سر میلگرد، روشی سریع و مقرون به صرفه است که می‌تواند در زمان و هزینه‌های پروژه‌های عمرانی صرفه جویی قابل توجهی ایجاد کند.

نکات مهم در جوشکاری سر به سر میلگرد

جوشکاری سر به سر میلگرد، نیازمند مهارت و تجربه کافی است. به همین دلیل، باید از جوشکاران ماهر و باتجربه برای انجام این کار استفاده کرد. همچنین کیفیت میلگردها و مواد مصرفی در جوشکاری، نقش مهمی در کیفیت اتصال نهایی دارد لازم به ذکر است پس از اتمام جوشکاری، باید از طریق روش‌های مختلف مانند تست کشش و تست رادیوگرافی، کیفیت اتصال مورد بررسی قرار گیرد.جوشکاری سر به سر میلگرد، روشی کارآمد و قابل اعتماد برای اتصال میلگردها در سازه‌های بتنی است. با استفاده از این روش، می‌توان اتصالی محکم و باکیفیت ایجاد کرد که عمر مفید سازه را به طور قابل توجهی افزایش می‌دهد.

اتصال میلگردها، گامی اساسی در ساخت سازه‌های بتنی است. انتخاب روش مناسب برای اتصال میلگردها، نقشی حیاتی در استحکام و پایداری سازه ایفا می‌کند. در این مقاله، به بررسی انواع روش‌های اتصال میلگرد، مزایا و معایب هر روش و کاربردهای آن می‌پردازیم.

1. وصله پوششی (اورلپ):

رایج‌ترین روش اتصال میلگرد، وصله پوششی یا اورلپ است. در این روش، دو میلگرد به صورت موازی در کنار یکدیگر قرار می‌گیرند و به اندازه کافی با یکدیگر همپوشانی دارند. سپس، وصله با استفاده از مفتول آهنی یا بست‌های مخصوص به میلگردها بسته می‌شود.

2. وصله جوشی:

در این روش، میلگردها با استفاده از دستگاه جوش به یکدیگر متصل می‌شوند. دو نوع جوشکاری رایج برای اتصال میلگردها عبارتند از:

  • جوشکاری قوس الکتریکی با الکترود روکش‌دار: این روش برای میلگردهای با قطر 16 میلی‌متر و بیشتر مناسب است.
  • جوشکاری اصطکاکی: این روش برای میلگردهای با قطر 10 تا 32 میلی‌متر مناسب است.

اتصال میلگرد با روش های همپوشانی

اتصال میلگرد با روش های همپوشانی، یکی از متداول ترین روش های اتصال میلگرد در سازه های بتنی است. در این روش، دو میلگرد به صورت موازی در کنار یکدیگر قرار می گیرند و به اندازه کافی با یکدیگر همپوشانی دارند. سپس، وصله با استفاده از مفتول آهنی یا بست های مخصوص به میلگردها بسته می شود.

انواع روش های همپوشانی

  • وصله پوششی: در این روش، دو میلگرد به صورت مستقیم در کنار یکدیگر قرار می گیرند و همپوشانی می شوند.
  • وصله جوشی: در این روش، دو میلگرد با استفاده از جوشکاری به یکدیگر متصل می شوند و سپس همپوشانی می شوند.
  • وصله مکانیکی: در این روش، از قطعاتی به نام کوپلینگ برای اتصال میلگردها استفاده می شود و سپس همپوشانی می شوند.

مزایای اتصال میلگرد با روش های همپوشانی

این روش نیاز به تجهیزات و تخصص خاص ندارد و به راحتی قابل اجرا است همچنین مناسب برای میلگردهای با قطر کم: این روش برای میلگردهای با قطر 16 میلی متر و کمتر مناسب است لازم به ذکر است این روش را می توان در محل پروژه اجرا کرد.

معایب اتصال میلگرد با روش های همپوشانی:

به دلیل همپوشانی میلگردها، فضای بیشتری را اشغال می کند.همچنین می تواند تا حدی مقاومت خمشی سازه را کاهش دهد.از دیگر معایب این روش این است می تواند در نقطه اتصال میلگردها، تنش ایجاد کند.

نکات مهم در اتصال میلگرد با روش های همپوشانی:

طول همپوشانی باید به اندازه کافی باشد تا اتصال میلگردها به طور کامل برقرار شود. طول همپوشانی به قطر میلگرد، نوع بارگذاری و شرایط محیطی بستگی دارد.مفتول یا بست مورد استفاده برای اتصال میلگردها باید از مقاومت کافی برخوردار باشدهمچنین کیفیت اجرا در این روش بسیار مهم است. باید دقت شود که میلگردها به طور کامل در کنار یکدیگر قرار گرفته باشند و وصله به درستی بسته شده باشد.اتصال میلگرد با روش های همپوشانی، روشی ساده و کم هزینه برای اتصال میلگردها در سازه های بتنی است. این روش برای میلگردهای با قطر کم مناسب است و می توان آن را در محل پروژه اجرا کرد.

اتصال میلگرد با روش مکانیکی

اتصال میلگرد با روش مکانیکی، روشی نوین و جایگزین مناسب برای روش‌های سنتی مانند اورلپ (همپوشانی) و جوشکاری است. در این روش، از قطعاتی به نام کوپلینگ برای اتصال میلگردها به یکدیگر استفاده می‌شود. کوپلینگ‌ها در انواع مختلفی مانند کوپلینگ‌های رزوه‌ای، فشاری و گیردار تولید می‌شوند.

مزایای اتصال میلگرد با روش مکانیکی:

اتصال میلگرد با روش مکانیکی، اتصالی با مقاومت بالا ایجاد می‌کند که می‌تواند تنش‌های کششی و فشاری را به طور کامل تحمل کند.پس از اتصال، سطح مقطع اتصال صاف و یکدست خواهد بود و هیچگونه برجستگی یا ناهمواری وجود نخواهد داشت.همچنین در این روش، ضایعات میلگرد به حداقل می‌رسداتصال میلگرد با روش مکانیکی، روشی سریع و مقرون به صرفه است که می‌تواند در زمان و هزینه‌های پروژه‌های عمرانی صرفه جویی قابل توجهی ایجاد کند.

این روش برای میلگردهای با قطر بالا که اتصال آنها با روش‌های سنتی دشوار است، مناسب استاز دیگر مزایای این روش برای میلگردهای با آجدار که اتصال آنها با روش جوشکاری دشوار است، مناسب است قابل ذکر است اتصال میلگرد با روش مکانیکی، اتصالی انعطاف‌پذیر ایجاد می‌کند که در برابر زلزله و سایر تنش‌های دینامیکی مقاوم‌تر است. همچنن این روش نیاز به تخصص جوشکاری ندارد و توسط افراد ماهر قابل اجرا است.

انواع کوپلینگ‌ها

  •  کوپلینگ‌های رزوه‌ای: این نوع کوپلینگ‌ها از دو سر رزوه شده تشکیل شده‌اند که میلگردها در داخل آنها قرار می‌گیرند و با پیچاندن مهره‌ها، اتصال برقرار می‌شود.
  • کوپلینگ‌های فشاری: این نوع کوپلینگ‌ها از دو قطعه تو خالی تشکیل شده‌اند که میلگردها در داخل آنها قرار می‌گیرند و با فشار هیدرولیکی، اتصال برقرار می‌شود.
  •  کوپلینگ‌های گیردار: این نوع کوپلینگ‌ها از دو قطعه تو خالی و یک یا چند خار تشکیل شده‌اند که میلگردها در داخل آنها قرار می‌گیرند و با ایجاد اصطکاک بین خارها و میلگردها، اتصال برقرار می‌شود.

انتخاب نوع کوپلینگ

انتخاب نوع کوپلینگ به عوامل مختلفی مانند قطر میلگرد، نوع بارگذاری، شرایط محیطی و مشخصات فنی طرح بستگی دارد. در نهایت، مهندس ناظر و طراح سازه با در نظر گرفتن این عوامل، بهترین نوع کوپلینگ را برای اتصال میلگردها انتخاب خواهد کرد.

جوشکاری اکسی استیلن

جوشکاری اکسی استیلن، روشی متداول برای اتصال فلزات با استفاده از شعله حاصل از احتراق گاز استیلن و اکسیژن است. این روش که به نام جوشکاری هواگاز یا جوش نقره نیز شناخته می‌شود، به دلیل سادگی، انعطاف‌پذیری و مقرون به صرفه بودن، در طیف گسترده‌ای از صنایع و کاربردها مورد استفاده قرار می‌گیرد.

مزایای جوشکاری اکسی استیلن

جوشکاری اکسی استیلن به دلیل سادگی و سهولت یادگیری، انعطاف پذیری بالا، مقرون به صرفه بودن، قابل حمل بودن تجهیزات و کیفیت جوش، روشی محبوب و پرکاربرد است.یادگیری این روش نسبت به سایر روش های جوشکاری آسان تر است و می توان از آن برای جوشکاری انواع فلزات، ضخامت های مختلف و در موقعیت های مختلف استفاده کرد.

تجهیزات و مواد مورد نیاز برای این روش ارزان تر از سایر روش های جوشکاری است و به راحتی قابل حمل و نقل هستند.با تنظیم صحیح شعله و مهارت جوشکار، می توان جوش با کیفیت و ظاهری زیبا ایجاد کرد.بنابراین، جوشکاری اکسی استیلن انتخابی مناسب برای جوشکاران مبتدی و حرفه ای است که به دنبال روشی ساده، انعطاف پذیر و مقرون به صرفه برای جوشکاری هستند.

معایب جوشکاری اکسی استیلن

سرعت جوشکاری با این روش نسبت به سایر روش های جوشکاری مانند جوشکاری قوس الکتریکی، پایین تر است. دلیل این امر آن است که گرمای مورد نیاز برای جوشکاری از طریق شعله اکسی استیلن تامین می شود که گرمای کمتری نسبت به قوس الکتریکی دارد.این روش گرمای زیادی تولید می کند که می تواند برای جوشکار و محیط کار خطرناک باشد. گرمای زیاد می تواند باعث سوختگی، گرمازدگی و آتش سوزی شود.همچنین دقت جوشکاری با این روش نسبت به سایر روش های جوشکاری مانند جوشکاری لیزری، پایین تر است.

مثال:

فرض کنید که شما یک جوشکار هستید و می خواهید دو قطعه فلز را به هم جوش دهید. اگر از روش جوشکاری اکسی استیلن استفاده کنید، باید زمان بیشتری را صرف کنید و دقت بیشتری داشته باشید تا جوش با کیفیتی ایجاد کنید.

اتصال سر به سر میلگرد با فورجینگ اکسی استیلن

فورجینگ اکسی استیلن، روشی نوین و کارآمد برای اتصال سر به سر میلگردها در سازه‌های بتنی است. این روش که با نام‌های جوش فورجینگ و جوش سر به سر میلگرد نیز شناخته می‌شود، از طریق حرارت دهی و فشار، اتصالی محکم و باکیفیت بین میلگردها ایجاد می‌کند.

مزیت استفاده از جوش سر به سر آرماتور

جوش سر به سر آرماتور که به نام فورجینگ نیز شناخته می‌شود، روشی نوین برای اتصال میلگردها در سازه‌های بتنی است. این روش مزایای قابل توجهی نسبت به روش‌های سنتی مانند اورلپ (همپوشانی) و جوشکاری قوسی دارد که در ادامه به برخی از آنها اشاره می‌کنیم:

مزایای فنی:

جوش سر به سر آرماتور، اتصالی با مقاومت بالا ایجاد می‌کند که در برابر تنش‌های کششی و فشاری بسیار مقاوم است. در واقع، آزمایش‌ها نشان داده‌اند که مقاومت نقطه‌ی اتصال در این روش، حتی بیشتر از سایر نقاط میلگرد خواهد بود. این موضوع به دلیل پیوند مولکولی قوی ایجاد شده در محل اتصال است که باعث می‌شود میلگردها به طور یکپارچه عمل کنند.در روش جوش سر به سر، میلگردها به طور دقیق اندازه گیری و سپس به هم متصل می‌شوند. این امر باعث می‌شود که ضایعات میلگرد به حداقل برسد. در حالی که در روش‌های سنتی اتصال میلگرد، مانند اورلپ، مقدار قابل توجهی از میلگرد به عنوان ضایعات دور ریخته می‌شود.

کاهش وزن سازه:

کاهش مصرف میلگرد در روش جوش سر به سر، به طور مستقیم منجر به کاهش وزن سازه می‌شود. این موضوع مزایای متعددی دارد، از جمله:بار مرده سازه به وزن خود سازه و اجزای دائمی آن اشاره دارد. کاهش بار مرده سازه، باعث افزایش مقاومت سازه در برابر زلزله و سایر بارهای دینامیکی می‌شود.همچنین وزن کمتر سازه به معنی نیاز به مصالح کمتر و فونداسیون ضعیف‌تر است که در نهایت منجر به کاهش هزینه‌های ساخت می‌شود.

حفظ یکپارچگی آنالیز بار در محل اتصال:

در روش جوش سر به سر، میلگردها به طور یکپارچه به هم متصل می‌شوند. این امر باعث می‌شود که تحلیل بار در محل اتصال به طور دقیق انجام شود و هیچگونه نقطه ضعفی در سازه ایجاد نشود.جوش سر به سر آرماتور، روشی کارآمد، اقتصادی و با مزایای فنی و اجرایی قابل توجه است که می‌تواند جایگزینی مناسب برای روش‌های سنتی اتصال میلگردها در سازه‌های بتنی باشد.در این مقاله در مورد اینکه جوش سر به سر میلگرد چگونه انجام میشود پرداختیم امیدوارم که از این مقاله لذت برده باشید.
