آموزش پروگرام بیسیم موتورولا gp338

دستورالعمل جامع آموزشی برنامه ريزی بيسيم GM338

مقدمه

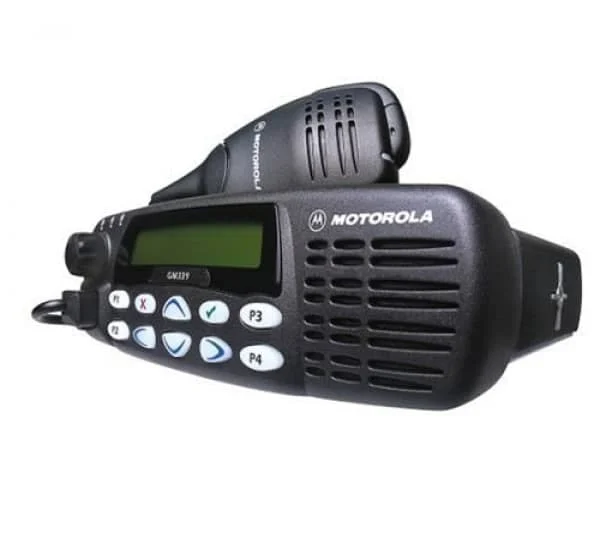

بیسیم موتورولا GM338 در محدوده فركانسي 136 تا 174 مگاهرتز عمل مي­كند و داراي دو مدل با توانهاي خروجي حداكثر 45 و 25 وات ( قابل تنظيم ) مي­باشد. اين بیسیم دارای قابليت­هاي نرم ­افزاري فراوان مي­باشد كه در اين جزوه راهکار­هاي فعال كردن آنها بيان شده است. در مورد نحوه برنامه ريزي بيسيمهاي GP338، GP328، GP328PLUS، GP338PLUS نيز صادق است.

1- مشخصات كلي بیسیم

رديف
مشخصات فني بیسیم GM338
1 فركانس كار 136-174MHz  باند VHF-HB Frequency range: VHF:136-174MHZ
2 فاصله كانالي قابل تنظيم 5/12-  20  و 25 كيلوهرتز Channel spacing:12.5/20/25 KHZ
3 پايداري فركانسي كمتر يا مساوي 2.5ppm Frequency stability: 2.5ppm(VHF)
4 تغذيه  بيسيم بين ) 8/10 و 6/15   (2/13 ولت  Power supply:10.8 to15.6V dc –negative earth
5 ابعاد كمتر از 59*179*186 ميلي متر Dimension 186mm X 179mm X 59mm(L X W X H)
6 وزن كمتر از2040 گرم Weight:2040 gr
7 درجه حرارت كاري بين 30- و60+ Operational temperature:-30C to +60 C
8 كانكتور خروجي آنتن: 50 اهم BNC نري BNCAntenna connection:50
9 تعداد كانالهاي قابل برنامه ريزي 128كانال Number of CHProgramming channel:128

اتصال انشعاب از دهني جهت دريافت صداي دهني

با استفاده از يک کابل کوتاه CAT5 مستقيم (که هنگام خريد اينترقيس ضبط تحويل داده شده است) کابل دهني بيسيم را از داخل اينترفيس عبور دهيد. در صورتيکه بخواهيد به جاي اتصال اين قسمت كليه انشعابات را از قسمت پشت بيسيم ( pin accessory ) بگيريد، نياز به پروگرام بيسيم است که افراد آشنا به اين کار ميتوانند پس از پروگرام مربوطه صداي دهني را از 2 پين سبز و سفيد تکي (غير 2 قلو) از پشت بيسيم انشعاب بگيرند و ديگر نيازي به انشعاب از سيم CAT5 دهني نيست.

اتصال انشعاب از Pin accessory جهت دريافت صداي طرف مقابل

همانطوريکه در اشکال زير مشاهده ميکنيد Pin accessory بيسيمهاي موتورولا به 2 صورت 16 پايه يا 20 پايه هستند که شماره پايه ها مشخص شده است، حتما به جهت شماره و ترتيب شماره گذاري مخصوصا در حالت 20 پايه دقت نماييد. دو سيم سبز سفيد دو قلو از اينترفيس را به پايه هاي 1 و 16 وصل کنيد. هر کدام از سيمهاي سبز و سفيد دوقلو براي اين است تا در صورتيکه محل اتصال مورد نطر شامل يک جامپر بود(مثلا ممكن است پايه هاي 15 و 16 توسط جامپر اتصال كوتاه شده باشند.)، آن جامپر را دراورده و با استفاده از سيم همرنگ دو قلوي آن عمل اتصال + جامپر را انجام دهيم. در صورتيکه محل اتصال شامل جامپر نبود فقط از يکي از سيمهاي سبز و يا يکي از سيمهاي سفيد استفاده نماييد.

اتصال اينترفيس ضبط بيسيم با دستگاه ضبط مکالمات

RJ11 اينترفيس ضبط را به کانال ورودي دستگاه ضبط مکالمات وصل نماييد. توجه داشته باشيد که دو سيم وسط سوکت روي اينترفيس ضبط بيسيم شامل صدا مي باشد و در سيستمهاي ضبط مکالمات تلسا سري 4 کاناله و 16 کاناله 2 سيم وسط ورودي هر کانال است و در سيستم ضبط مکالمات 8 کانله 2 سيم وسط براي يک کانال و 2 سيم کنار براي کانال ديگر است.

تنظيمات نرم افزاري

پس از نصب در قسمت وضعيت ضبط کننده ها / وضعيت / سيگنال و يا پخش همزمان بايد سيگنال هر دو طرف خط بيسيم را ببينيد و يا صداي هر دو طرف خط يبسيم را بشنويد. اگر هر گونه مشکلي وجود دارد حتما با دقت بيشتر مراحل بالا را مرورو کنيد. اگر صداي دهني وجود داشت فقط قسمت 2 از موارد بالا مشکل دارد. پس از اطمينان از صحت موارد بالا براي کليه کانالهاي بيسيم از قسمت وضعيت ضبط کننده ها / تنظيمات / نوع ضبط را روي HOX قرار دهيد. در صورت هر گونه مشکل در مکالمات ضبط شده بيسيم (وجود مکالمات حاوي سکوت يا پايان ضبط با وجود صدا) از قسمت (فرامين / vox setting / حساسيت ضبط) در حاليکه از بيسيم استفاده نمي شود ارزيابي محيط را بزنيد و پس از 30 ثانيه 2 عدد خط قرمز را 1 ميليمتر بالاتر از نويزهاي نمايش داده شده ببريد و تنظيمات را ذخيره نماييد. اين عمل شناسايي نويز واقعي محيط به نرم افزار تلسا است.
