کن فلش تاور کرین چیست؟

در دنیای ساخت و ساز مدرن آسمان خراش ها و پروژه های عظیم عمرانی به بخشی جدایی ناپذیر از چشم انداز شهری تبدیل شده اند. برای ساخت این سازه های بلند و پیچیده نیاز به تجهیزات قدرتمند و کارآمدی است که بتوانند مصالح سنگین را به ارتفاعات بالا منتقل کنند. در میان این تجهیزات تاور کرین ها (جرثقیل های برجی) نقش کلیدی ایفا می کنند. اما در بین انواع مختلف تاور کرین ها یک نوع خاص به دلیل ویژگی های منحصر به فردش توجه بسیاری را به خود جلب کرده است : کن فلش تاور کرین.

کن فلش تاور کرین نوعی جرثقیل برجی است که با بازوی متحرک خود امکان عملکردی دقیق و ایمن در فضاهای محدود و پروژه های شهری را فراهم می کند. به زبان ساده این جرثقیل ها بازویی دارند که به جای چرخش افقی ثابت قابلیت بالا و پایین رفتن (حرکت عمودی) را نیز دارد. این ویژگی کن فلش تاور کرین را به گزینه ای ایده آل برای پروژه هایی تبدیل کرده است که با محدودیت فضا و نیاز به دقت بالا در جابجایی بار مواجه هستند. در ادامه این مقاله به بررسی دقیق تر اصول عملکرد اجزا مزایا کاربردها و نکات فنی مهم در مورد کن فلش تاور کرین ها خواهیم پرداخت.

کن فلش تاور کرین دقیقا چیست و چه تفاوتی با سایر تاور کرین ها دارد؟

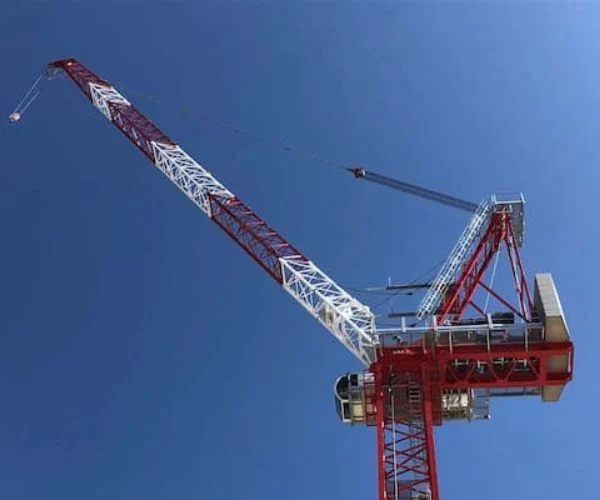

کن فلش تاور کرین (Luffing Jib Tower Crane) که گاهی اوقات به آن جرثقیل برجی با بازوی شیب دار نیز گفته می شود نوعی تخصصی از جرثقیل های برجی است که مشخصه اصلی آن بازوی متحرک (Luffing Jib) آن است. در تاور کرین های سنتی تر با بازوی افقی (Horizontal Jib) بازو در یک سطح افقی ثابت می چرخد و بار را جابجا می کند. اما در کن فلش تاور کرین بازو علاوه بر چرخش افقی قابلیت حرکت عمودی نیز دارد. این حرکت عمودی توسط مکانیزم “Luffing” انجام می شود که به معنای بالا و پایین بردن بازو حول یک محور لولا مانند است.

این قابلیت حرکت عمودی بازو تفاوت اصلی و کلیدی کن فلش تاور کرین با سایر انواع تاور کرین ها است و مزایای قابل توجهی را به همراه دارد. به عنوان مثال در پروژه های ساختمانی شهری با فضای محدود جایی که ممکن است موانعی مانند ساختمان های مجاور وجود داشته باشند کن فلش تاور کرین می تواند با بالا بردن بازوی خود از برخورد با موانع جلوگیری کند و به طور ایمن و دقیق بار را جابجا نماید.

برای کسب اطلاعات بیشتر درباره انواع تاور کرین و جرثقیل ها به سایت https://shahin-sazeh.ir/ مراجعه کنید.

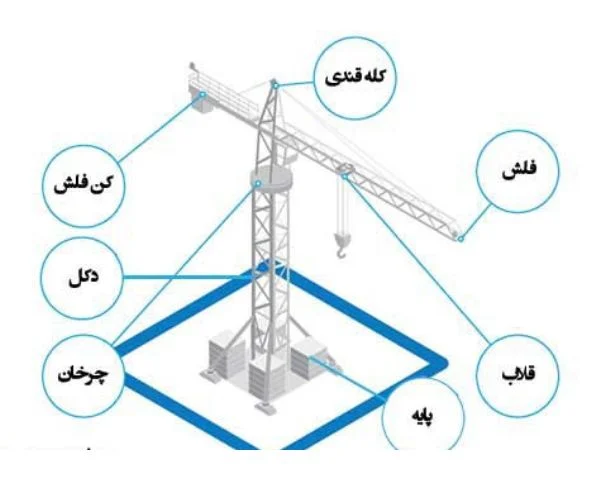

اصول عملکرد و اجزای اصلی کن فلش تاور کرین

برای درک بهتر عملکرد کن فلش تاور کرین لازم است با اجزای اصلی آن و نحوه کارکرد هر یک آشنا شویم. کن فلش تاور کرین از اجزای کلیدی زیر تشکیل شده است :

• پایه (Base) : پایه فونداسیون و تکیه گاه اصلی جرثقیل است که وزن کل سازه و بار را تحمل می کند. پایه ها می توانند به صورت ثابت (دفنی) یا متحرک (چرخ دار یا ریلی) باشند بسته به نوع پروژه و نیازهای آن. پایداری پایه حیاتی ترین بخش برای ایمنی و عملکرد صحیح جرثقیل است.
• دکل (Tower) : دکل سازه عمودی اصلی جرثقیل است که ارتفاع مورد نیاز برای دسترسی به نقاط مختلف پروژه را فراهم می کند. دکل معمولاً از قطعات فولادی مدولار تشکیل شده است که به تدریج و با پیشرفت پروژه ارتفاع آن افزایش می یابد. استحکام و پایداری دکل در برابر بارهای وارده و نیروهای باد بسیار مهم است.
• بازوی متحرک (Luffing Jib) : بازوی متحرک قلب تپنده کن فلش تاور کرین است. این بازو از جنس فولاد با استحکام بالا ساخته شده و به دکل متصل می شود. مکانیزم Luffing که شامل کابل ها و وینچ های قدرتمند است امکان بالا و پایین بردن بازو را فراهم می کند. طول و زاویه بازو شعاع کاری و ظرفیت باربرداری جرثقیل را تعیین می کنند.
• بازوی تعادل (Counter-Jib) : بازوی تعادل در پشت دکل قرار دارد و وظیفه ایجاد تعادل در برابر وزن بازوی متحرک و بار را بر عهده دارد. بر روی بازوی تعادل وزنه های تعادل (Counterweights) قرار می گیرند که به طور دقیق محاسبه و تنظیم می شوند تا پایداری جرثقیل حفظ شود. محاسبه دقیق وزنه های تعادل برای جلوگیری از واژگونی جرثقیل بسیار حیاتی است.
• کابین اپراتور (Operator Cabin) : کابین اپراتور محل استقرار اپراتور جرثقیل است که دید کاملی به محیط کار و بار دارد. کابین مجهز به کنترل های دقیق برای هدایت جرثقیل نمایشگرهای اطلاعاتی و سیستم های ارتباطی است. ارگونومی و ایمنی کابین اپراتور نقش مهمی در عملکرد موثر و ایمن جرثقیل دارد.
• موتور بالابر (Hoisting Winch) : موتور بالابر نیروی لازم برای بالا و پایین بردن بار را تامین می کند. این موتور به همراه کابل های فولادی و سیستم قرقره ها بار را به ارتفاع مورد نظر می رساند. قدرت و دقت موتور بالابر تعیین کننده سرعت و ظرفیت بالابری جرثقیل است.
• موتور گردان (Slewing Mechanism) : موتور گردان امکان چرخش افقی دکل و بازو را فراهم می کند. این مکانیزم به جرثقیل اجازه می دهد تا بار را در زوایای مختلف جابجا کند. دقت و کنترل موتور گردان در جابجایی دقیق بار و جلوگیری از نوسانات ناخواسته بسیار مهم است.
• ارابه (Trolley) : ارابه بر روی بازوی متحرک حرکت می کند و قلاب (Hook) حمل بار را به جلو و عقب می برد. حرکت ارابه به همراه حرکت بازو و چرخش دکل امکان دسترسی به تمام نقاط محدوده کاری جرثقیل را فراهم می سازد. سرعت و دقت حرکت ارابه در سرعت و کارایی جابجایی بار تاثیرگذار است.
• سیستم های ایمنی (Safety Systems) : کن فلش تاور کرین ها به سیستم های ایمنی پیشرفته ای مجهز هستند که شامل محدودکننده های بار (Load Limiters) محدودکننده های گشتاور (Moment Limiters) سیستم های ضد برخورد (Anti-collision Systems) سیستم های هشدار باد (Wind Warning Systems) و ترمزهای اضطراری است. عملکرد صحیح و منظم سیستم های ایمنی برای جلوگیری از حوادث و تضمین ایمنی کارگران و محیط اطراف بسیار حیاتی است.

اصول عملکرد کن فلش تاور کرین بر پایه ترکیبی از مکانیک هیدرولیک و الکترونیک است. موتورهای الکتریکی نیروی لازم برای حرکت وینچ ها موتور گردان و ارابه را تامین می کنند. سیستم های هیدرولیک در مکانیزم Luffing برای بالا و پایین بردن بازو به کار می روند. سیستم های الکترونیکی پیشرفته کنترل دقیق و هماهنگی بین اجزای مختلف جرثقیل را فراهم می کنند و اطلاعات مهمی مانند وزن بار زاویه بازو سرعت باد و وضعیت سیستم های ایمنی را به اپراتور نمایش می دهند.

مزایای استفاده از کن فلش تاور کرین

استفاده از کن فلش تاور کرین در پروژه های ساختمانی و صنعتی مزایای متعددی را به همراه دارد که مهم ترین آن ها عبارتند از :

• عملکرد در فضاهای محدود : مهم ترین مزیت کن فلش تاور کرین قابلیت عملکرد در فضاهای محدود شهری و پروژه های پرتراکم است. با قابلیت بالا و پایین بردن بازو این جرثقیل می تواند از موانع عبور کند و در نزدیکی ساختمان های مجاور به کار گرفته شود بدون اینکه نیاز به شعاع کاری وسیع و خطرناک داشته باشد. این ویژگی به ویژه در مراکز شهرها و پروژه های بازسازی شهری بسیار ارزشمند است.
• ایمنی بیشتر در محیط های شهری : به دلیل قابلیت کنترل دقیق بازو و کاهش شعاع کاری کن فلش تاور کرین ها ایمنی بیشتری را در محیط های شهری پرتردد فراهم می کنند. کاهش احتمال برخورد بازو با ساختمان های مجاور و محدود شدن فضای کاری ریسک حوادث را به طور قابل توجهی کاهش می دهد. ایمنی همواره اولویت اصلی در پروژه های ساختمانی است به خصوص در محیط های شهری.
• دقت بالا در جابجایی بار : کنترل دقیق حرکت بازو و ارابه در کن فلش تاور کرین امکان جابجایی بار با دقت بسیار بالا را فراهم می کند. این ویژگی برای پروژه هایی که نیاز به نصب دقیق قطعات پیش ساخته تجهیزات حساس و مصالح ظریف دارند بسیار حیاتی است. دقت در نصب و جابجایی کیفیت و سرعت اجرای پروژه را بهبود می بخشد.
• ارتفاع و دسترسی بالا : کن فلش تاور کرین ها می توانند به ارتفاعات بسیار بالایی دسترسی پیدا کنند و بارهای سنگین را به طبقات بالای ساختمان ها منتقل کنند. این ویژگی برای ساخت آسمان خراش ها و سازه های بلندمرتبه بسیار ضروری است. ارتفاع و دسترسی از ویژگی های کلیدی تاور کرین ها به طور کلی است.
• کارایی و بهره وری : با وجود پیچیدگی بیشتر نسبت به تاور کرین های بازوی افقی کن فلش تاور کرین ها می توانند به دلیل دقت بالا و قابلیت عملکرد در فضاهای محدود کارایی و بهره وری پروژه ها را افزایش دهند. کاهش زمان جابجایی بار کاهش خطاهای نصب و افزایش ایمنی به بهبود کلی راندمان پروژه منجر می شود.

کاربردهای کن فلش تاور کرین در صنایع مختلف

کن فلش تاور کرین ها به دلیل مزایای منحصر به فردشان در صنایع مختلفی کاربرد دارند. مهم ترین این کاربردها عبارتند از :

• ساخت و ساز ساختمان های بلندمرتبه و آسمان خراش ها : اصلی ترین کاربرد کن فلش تاور کرین ها ساخت و ساز ساختمان های بلندمرتبه برج های مسکونی اداری و تجاری است. قابلیت دسترسی به ارتفاعات بالا جابجایی بارهای سنگین و عملکرد دقیق در فضاهای محدود شهری کن فلش تاور کرین را به گزینه ای ایده آل برای این نوع پروژه ها تبدیل کرده است. تقریباً تمام پروژه های بزرگ ساختمانی شهری از کن فلش تاور کرین بهره می برند.
• پروژه های زیرساختی در مناطق شهری : در پروژه های زیرساختی مانند ساخت پل ها تونل ها ایستگاه های مترو و خطوط راه آهن در مناطق شهری کن فلش تاور کرین ها به دلیل قابلیت عملکرد در فضاهای محدود و ایمنی بالا بسیار مورد استفاده قرار می گیرند. توسعه زیرساخت های شهری نیازمند تجهیزات کارآمد و ایمن است.
• صنعت کشتی سازی : در صنعت کشتی سازی کن فلش تاور کرین ها برای جابجایی و نصب قطعات بزرگ و سنگین کشتی ها در فضاهای محدود کارخانجات کشتی سازی به کار می روند. مونتاژ قطعات کشتی نیاز به دقت و قدرت بالایی دارد که کن فلش تاور کرین به خوبی از عهده آن برمی آید.
• نیروگاه های برق و تاسیسات صنعتی : در ساخت و نگهداری نیروگاه های برق پالایشگاه ها کارخانجات سیمان و سایر تاسیسات صنعتی بزرگ کن فلش تاور کرین ها برای جابجایی تجهیزات سنگین و قطعات حجیم در فضاهای محدود و ارتفاعات بالا مورد استفاده قرار می گیرند. تاسیسات صنعتی بزرگ معمولاً نیازمند جرثقیل های قدرتمند و با دقت بالا هستند.
• پروژه های بازسازی و نوسازی شهری : در پروژه های بازسازی و نوسازی بافت های قدیمی شهری که معمولاً با محدودیت فضا و دسترسی مواجه هستند کن فلش تاور کرین ها به دلیل قابلیت عملکرد در فضاهای محدود و دقت بالا گزینه ای مناسب محسوب می شوند. احیای بافت های فرسوده شهری نیازمند راهکارهای نوین و کارآمد است.

استانداردهای بین المللی و تکنولوژی های پیشرفته در کن فلش تاور کرین ها

صنعت تاور کرین به ویژه کن فلش تاور کرین ها تحت تاثیر استانداردهای بین المللی سخت گیرانه ای قرار دارد که ایمنی کیفیت و عملکرد این تجهیزات را تضمین می کنند. برخی از مهم ترین استانداردهای بین المللی مرتبط با کن فلش تاور کرین ها عبارتند از :

• ISO ۲۴۸۰-۳ : استاندارد بین المللی سازمان استانداردسازی بین المللی (ISO) برای جرثقیل ها – عملیات – بخش ۳ : جرثقیل های برجی. این استاندارد به الزامات ایمنی و عملکردی مربوط به بهره برداری از جرثقیل های برجی می پردازد.
• EN ۱۴۴۳۹ : استاندارد اروپایی برای جرثقیل های ایمنی – جرثقیل های برجی. این استاندارد الزامات طراحی ساخت نصب و تست جرثقیل های برجی را مشخص می کند و به طور گسترده در اروپا و سایر نقاط جهان پذیرفته شده است.
• ASME B۳۰.۳ : استاندارد انجمن مهندسان مکانیک آمریکا (ASME) برای جرثقیل های برجی. این استاندارد نیز به الزامات طراحی ساخت نصب بازرسی و بهره برداری از جرثقیل های برجی می پردازد و در آمریکای شمالی و سایر نقاط جهان مورد استفاده قرار می گیرد.

علاوه بر استانداردهای ایمنی کن فلش تاور کرین ها به طور مداوم در حال پیشرفت و بهره گیری از تکنولوژی های پیشرفته هستند. برخی از این تکنولوژی ها عبارتند از :

• سیستم های کنترل از راه دور (Remote Control Systems) : استفاده از سیستم های کنترل از راه دور امکان هدایت جرثقیل از فاصله دور را فراهم می کند که ایمنی و کارایی اپراتوری را افزایش می دهد به ویژه در شرایط خطرناک یا محیط های با دسترسی دشوار.
• سیستم های ضد برخورد (Anti-collision Systems) : این سیستم ها با استفاده از سنسورها و نرم افزارهای پیشرفته از برخورد بین جرثقیل ها در پروژه هایی که از چندین جرثقیل به طور همزمان استفاده می شود جلوگیری می کنند. جلوگیری از برخورد جرثقیل ها ایمنی محیط کار را به شدت افزایش می دهد.
• سنسورهای هوشمند و سیستم های پایش وضعیت (Smart Sensors and Condition Monitoring Systems) : استفاده از سنسورهای هوشمند برای پایش مداوم وضعیت اجزای جرثقیل اطلاعات ارزشمندی را برای نگهداری پیشگیرانه و جلوگیری از خرابی های ناگهانی فراهم می کند. نگهداری پیشگیرانه عمر مفید جرثقیل را افزایش داده و هزینه های تعمیرات را کاهش می دهد.
• ادغام با مدل سازی اطلاعات ساختمان (BIM) : ادغام اطلاعات جرثقیل با مدل های BIM پروژه امکان برنامه ریزی دقیق تر عملیات بالابری بهینه سازی موقعیت جرثقیل و جلوگیری از تداخلات احتمالی را فراهم می کند. BIM به بهبود هماهنگی و کارایی کلی پروژه کمک می کند.
• مواد جدید و طراحی بهینه شده : استفاده از مواد جدید با استحکام بالاتر و وزن کمتر و همچنین طراحی بهینه شده سازه منجر به ساخت جرثقیل های سبک تر قوی تر و با ظرفیت باربرداری بیشتر شده است. بهبود مواد و طراحی عملکرد و کارایی جرثقیل ها را ارتقا می دهد.

نکات فنی مهم در استفاده از کن فلش تاور کرین

استفاده ایمن و کارآمد از کن فلش تاور کرین نیازمند توجه به نکات فنی مهمی است که در ادامه به برخی از آن ها اشاره می شود :

• فونداسیون و پایداری : فونداسیون مناسب و پایدار اساسی ترین شرط برای ایمنی و عملکرد صحیح جرثقیل است. طراحی و اجرای فونداسیون باید بر اساس محاسبات دقیق بارگذاری شرایط خاک و ویژگی های جرثقیل انجام شود. پایداری جرثقیل در برابر بارهای وارده و نیروهای باد بسیار حیاتی است.
• نصب و برپایی : نصب و برپایی کن فلش تاور کرین باید توسط تیم متخصص و مجرب و مطابق با دستورالعمل های سازنده انجام شود. رعایت دقیق مراحل نصب استفاده از تجهیزات مناسب و بازرسی های منظم در طول فرآیند نصب از اهمیت بالایی برخوردار است. نصب صحیح پایه و اساس عملکرد ایمن جرثقیل است.
• نمودارهای باربرداری (Load Charts) : اپراتور جرثقیل باید به طور کامل با نمودارهای باربرداری جرثقیل آشنا باشد و در هنگام بلند کردن بار همواره وزن بار شعاع کاری و زاویه بازو را در نظر بگیرد و از تجاوز از محدودیت های مجاز خودداری کند. رعایت محدودیت های باربرداری از واژگونی و آسیب به جرثقیل جلوگیری می کند.
• بازرسی و نگهداری منظم : بازرسی و نگهداری منظم و دوره ای اجزای جرثقیل از جمله کابل ها وینچ ها سیستم های ترمز اتصالات و سیستم های ایمنی برای اطمینان از عملکرد صحیح و ایمن جرثقیل ضروری است. نگهداری پیشگیرانه عمر مفید جرثقیل را افزایش داده و از خرابی های ناگهانی جلوگیری می کند.
• آموزش اپراتور : اپراتور جرثقیل باید آموزش های تخصصی و گواهینامه های معتبر را در زمینه بهره برداری از کن فلش تاور کرین گذرانده باشد و با تمام جنبه های عملکرد ایمنی و نگهداری جرثقیل آشنا باشد. اپراتور ماهر و آموزش دیده نقش کلیدی در عملکرد ایمن و کارآمد جرثقیل دارد.
• شرایط آب و هوایی : عملکرد کن فلش تاور کرین باید با توجه به شرایط آب و هوایی به ویژه سرعت باد تنظیم شود. در شرایط باد شدید ممکن است نیاز به کاهش ظرفیت باربرداری یا توقف کامل عملیات باشد. رعایت محدودیت های باد از واژگونی جرثقیل در شرایط نامساعد جوی جلوگیری می کند.

نتیجه گیری

کن فلش تاور کرین به عنوان یک ابزار قدرتمند و کارآمد در صنعت ساخت و ساز مدرن نقش مهمی در پیشبرد پروژه های بزرگ و پیچیده ایفا می کند. قابلیت عملکرد در فضاهای محدود ایمنی بالا دقت در جابجایی بار و دسترسی به ارتفاعات بلند این نوع جرثقیل را به گزینه ای ایده آل برای پروژه های شهری و صنعتی تبدیل کرده است. با پیشرفت تکنولوژی و توسعه استانداردهای ایمنی کن فلش تاور کرین ها همچنان به تکامل خود ادامه خواهند داد و نقش کلیدی تری در ساخت آینده ای مدرن و پایدار ایفا خواهند کرد.

پرسش های متداول

۱. هزینه اجاره یا خرید کن فلش تاور کرین چقدر است؟

هزینه اجاره یا خرید کن فلش تاور کرین به عوامل مختلفی از جمله ظرفیت باربرداری ارتفاع طول بازو برند و مدل جرثقیل مدت زمان اجاره و شرایط بازار بستگی دارد. به طور کلی کن فلش تاور کرین ها به دلیل پیچیدگی بیشتر و مزایای خاص خود نسبت به تاور کرین های بازوی افقی گران تر هستند. برای اطلاع دقیق از قیمت ها توصیه می شود با شرکت های معتبر اجاره و فروش جرثقیل های برجی تماس بگیرید و درخواست استعلام قیمت نمایید.

۲. آیا استفاده از کن فلش تاور کرین ایمن است؟

بله استفاده از کن فلش تاور کرین در صورت رعایت کامل دستورالعمل های ایمنی استانداردهای مربوطه بازرسی و نگهداری منظم و بهره برداری توسط اپراتورهای آموزش دیده بسیار ایمن است. کن فلش تاور کرین ها به سیستم های ایمنی پیشرفته ای مجهز هستند که به طور قابل توجهی ریسک حوادث را کاهش می دهند. با این حال همواره باید ایمنی را اولویت اصلی در تمام مراحل استفاده از جرثقیل قرار داد.

۳. چه مهارت هایی برای اپراتوری کن فلش تاور کرین مورد نیاز است؟

اپراتوری کن فلش تاور کرین نیازمند مهارت های تخصصی و آموزش های ویژه ای است. اپراتور باید دانش کافی در زمینه مکانیک هیدرولیک الکترونیک نمودارهای باربرداری استانداردهای ایمنی و روش های صحیح بهره برداری از جرثقیل داشته باشد. همچنین مهارت های عملی دقت تمرکز و توانایی تصمیم گیری سریع در شرایط اضطراری از جمله ویژگی های یک اپراتور ماهر کن فلش تاور کرین است. گذراندن دوره های آموزشی معتبر و دریافت گواهینامه اپراتوری برای فعالیت در این شغل ضروری است.
